Penetrometer werden zur Messung des Eindringwiderstands von Böden verwendet. Es sind zwei Sets erhältlich.

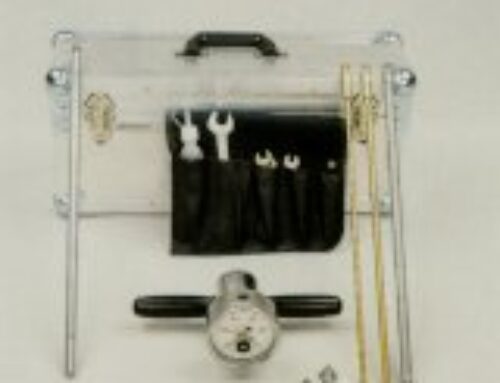

Das Set enthält: das Penetrometer selbst, 4 Kegel unterschiedlicher Größe, eine Platte für die Kegelwischkontrolle, ein Bodensondierungsgerät, dehnbare Stangen, einen Edelman-Bohrer (nur im Set für Arbeiten bis zu 3 m Tiefe), einen Satz Werkzeuge, einen Aluminiumkoffer.
Der Messbereich des Messgerätes beträgt 10000 kN/m2 (10000 kPa). Skalenbereich: 0-1,0 kN. Genauigkeit innerhalb des empfohlenen Messbereichs: ±8%.
Der Bausatz enthält einen Bohrer, der das Eindringen in dichtere Bodenschichten ermöglicht. Der Bohrer dient auch zum Vorbohren des Bodens bis zu der Tiefe, in der die Messung geplant ist.

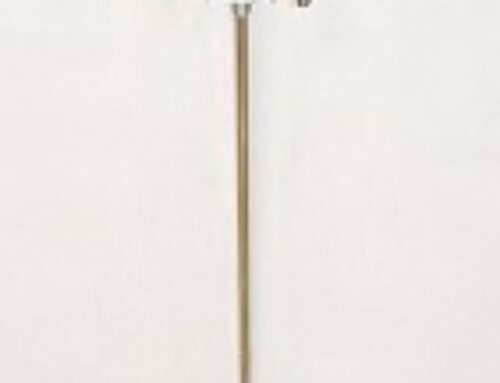

Das Penetrometer besteht aus einem Messgerät mit einem Manometer und einem Stab, an dessen Ende sich ein Kegel mit einem bestimmten Durchmesser befindet.
Durch gleichmäßige Krafteinwirkung auf beide Enden des Griffs wird das Penetrometer gleichmäßig und streng vertikal in den Boden eingeführt, wobei plötzliche Rucke vermieden werden.
Die Ablesung erfolgt am Messgerät, der schwarze Pfeil zeigt den Widerstandswert an der aktuellen Stelle und der rote Pfeil den maximalen Widerstandswert für die aktuelle Messung an.
Der Widerstandswert (kPa/cm2) wird ermittelt, indem der Manometerstand durch die Fläche des Spitzenkonus geteilt wird. Die Wahl des Kegels hängt von dem angestrebten Widerstandswert ab.
Je größer der Widerstand, desto kleiner der Konus und umgekehrt. Je größer die Konusfläche ist, desto genauer sind die erhaltenen Widerstandswerte.
Vorteile
- Kompakt mit großem Messbereich.
- Einfach zu bedienen.
- Minimale Wartung.
Anwendungsbereiche: - Allgemeine Bodenuntersuchungen.
- Im Bauwesen.
- Bestimmung des Grades der künstlichen Bodenverdichtung.
- Weit verbreitet in der Landwirtschaft.
- Erkennung von verdichteten Schichten im Boden.
