Verzweigungsmodul MIQ/JB, Abzweigdose für die Netzwerkorganisation.
Das Abzweigmodul MIQ/JB dient der dezentralen Installation des IQ SENSOR NET. Es kann an beliebiger Stelle im Kabelsystem installiert werden.
Das Verteilermodul kann z. B. verwendet werden für:
– die Verzweigung des IQ SENSOR NET, z. B. zur Zusammenführung
mehrere Messgeräte in einem System zu kombinieren;
– die Anzahl der Sensoren mit dem SACIQ-Anschlusskabel zu erhöhen, z. B
sACIQ-Verbindungskabel, z. B. am Rand eines Tanks;
– den Einsatzbereich individuell gestalten, d.h. das Splittermodul ermöglicht das Andocken von Endgeräten.

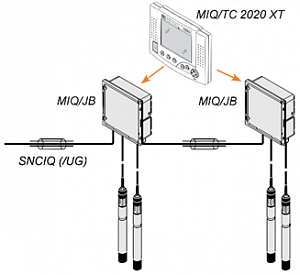

MIQ/JB vereinfacht die Sternkonfiguration des IQ SENSOR NET, um die Stromversorgung aller Komponenten über Netzteilmodule zu optimieren
mittels Netzteilmodulen. Bei Bedarf kann die Anzahl der möglichen Anschlüsse an einem Ort durch Andocken weiterer MIQ Module erhöht werden.
Mit dem MIQ Standardgehäuse verfügt das MIQ/JB Modul über die gleichen Eigenschaften wie andere MIQ Module in Bezug auf Stabilität, Dichtigkeit und Witterungsbeständigkeit. Es
es bietet auch die gleichen vielfältigen Montagemöglichkeiten (Andocken, Aufklappen, Kufenmontage etc.).
An einem IQ SENSOR NET System können beliebig viele Splittermodule installiert werden.
Jedes Modul hat 4 Anschlüsse für den Anschluss von Sensoren/anderen Modulen
